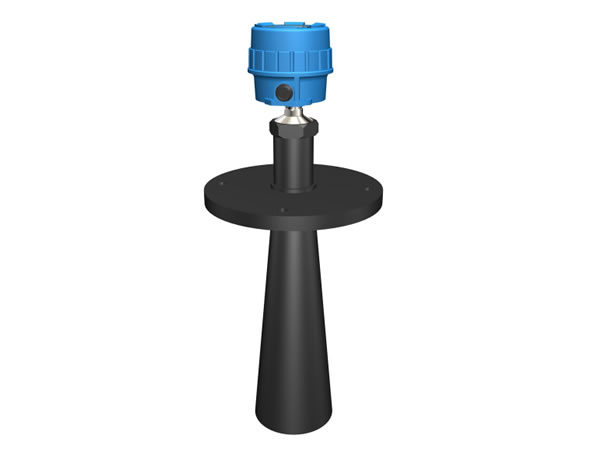

FT836X系列两线制超声波物位计
FT836X系列两线制超声波物位计
FT836X系列两线制超声波物位计，适用于大多数场合。仪表由一个电子单元、一套防爆外壳和传感器组成。仪表无需接触物料，即可用于大多数应用场合的连续物位测量。
测量原理
超声波物位计的工作原理是由电路控制传感器将电脉冲群信号转换成声能发射出去，超声波遇到被测介质表面后被反射回来，然后将返回的声能接收转换成传感器的电信号，进行分析。超声波脉冲群以声波速度传播，从发射到接收到超声波脉冲所需的时间间隔与传感器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C*T/2。
由于发射的超声波脉冲群有一定的宽度，使得距离传感器较近的区域内的反射波与发射波重迭，无法识别，不能测量其距离值，仪表将不能正常工作。这个区域称为测量盲区。盲区的大小与传感器有关。
传感器表面发射的声能向外辐射，能量幅值会随离开传感器表面的距离增大而减小。最大声能垂直于传感器表面并沿传输轴线辐射。声能下降到一半(-3dB)时，圆锥边界线会集中的环绕传输轴线一圈，称为波束。波束的照射角度称为波束角。
特点
由于采用先进的微处理器技术和回波处理技术，超声波物位计可以应用于多种工况场合。
“多重虚假回波记忆”功能使仪表在存在多个虚假回波的工况下, 可以正确的识别回波信号, 获得准确的测量结果。
换能器内置温度传感器，可以对测量结果自动进行温度补偿。
中英文可选菜单，液晶显示使调试便捷。
距离，物位，电流，百分比等多种显示方式，直接提供给用户需要的结果。
典型应用
液体
浆体
性能指标
测量设备等级：CAT I级，瞬态额定电压1500V，不能用于CAT I级以外的级别
输出：4～20mA
测量方式：可软件设置为物位/距离测量方式
供电：15～30VDC
功率：<1W
精度：10mm或0.5%FS (取较大值)
分辨率：4mm
温度影响：0.2%/10℃(18℉)
负载电阻：24VDC时输出回路负载电阻能力450Ω
环境温度：T5:-40～+70℃(-40～158℉);T6:-40 ～+60℃(-40～140℉)(介质温度对环境温度的影响不能超过仪表对环境温度的要求)
响应时间：<2秒
延 时：1～90秒可调(软件可调)
量程：最大5m、10m、20m(使用不同传感器最大测量量程不一样)
波束角：最小12°
电气接口：M20×1.5 (可选3/4” NPT)
过程连接：G 2A螺纹安装或DN150法兰安装(其他可选)
外壳材料：压铸铝环氧喷涂
外壳防护：符合IP67防护等级
防爆等级：Exd IIC T5/T6 Gb
认证：PCEC/NEPSI 其它认证请咨询厂家

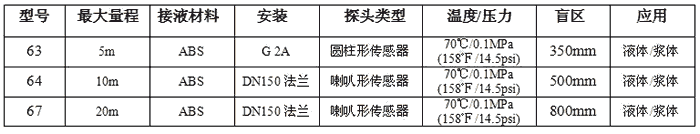

探头指标
FT836X安装要求
l 产品的安装、使用和维护应同时遵守产品安装调试使用说明书、GB50257《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》、GB3836.15《爆炸性气体环境用电气设备 第15部分：危险场所电气安装(煤矿除外)》及GB3836.13 《爆炸性气体环境用电气设备 第13部分：爆炸性气体环境用电气设备的检修》的有关规定。
仪表安装时应尽可能远离振动源、高温环境、腐蚀性空气及任何可能造成机械损坏的场合。如果不能满足要求，请将仪表换成分体型。环境温度应在-40～70℃ (-40～158℉)之间。
仪表安装区域要求有避雷装置，以防雷击。
禁止在仪表机壳内采用单组份常温硫化密封剂，该物质经常含有乙酸，将会腐蚀电子元件。应采用特殊的双组份密封剂(非腐蚀性)。
仪表外壳设有接地端子，用户在安装使用时应可靠接地。用于非金属罐时,现场应提供标准地,不可接至动力地上。
电气接口需配用符合GB4208标准要求的防护等级为IP65及以上等级的电缆密封接头,保证可靠密封,以免进水或其它腐蚀性气体造成仪表电子单元损坏。
禁止拆卸传感器或拧松密封螺母,避免造成探头泄露。
传感器安装应避开料流或进/出料口,如无其它安装位置,需加装防护罩或隔板。
安装螺纹或法兰应与容器连接牢固,可靠密封,电器接触良好。除连接处外,传感器其它部分不应与容器接触, 以保证良好绝缘。
传感器安装时要考虑安装空间,距罐壁至少500mm。
待测容器内部有搅拌、气流、料流波动较大的场合,推荐使用隔离板否则影响测量。
传感器基准面应伸入罐内不小于100mm,如无法满足,请参阅下列安装示意图中相关尺寸。
其它安装注意事项请参阅下列安装示意图。
按本安标准安装的仪表回路上必须配有通过GB3836.1和GB3836.4防爆标准认证的安全栅。
24VDC电源纹波不得大于100mV。
仪表连接电缆应符合IEC60245/60227标准要求。推荐使用铠装屏蔽3芯电缆，电缆外径不大于12mm，线缆导体材质为铜，导体截面积在0.13-2.1mm2(AWG14-26) ，线缆绝缘强度1500V, 不可长距离无屏蔽与交流电源电缆并行。
现场使用和维护时必须遵守“严禁带电开盖”的原则, 推荐断电10分钟后再操作。

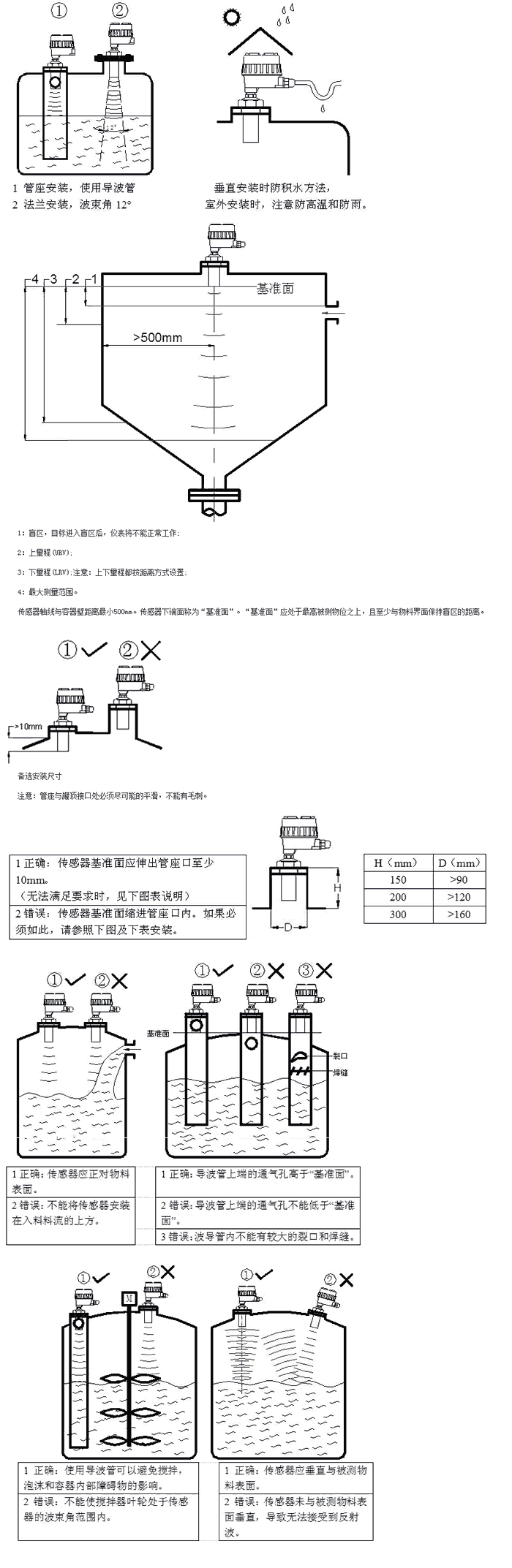

FT836X典型安装
